电容层析成像（Electrical Capacitance Tomography，简称ECT）

通过测量多对电极间的电容值，结合特定算法重建被测区域内介质（如气、液、固）介电常数分布图像，实现过程参数可视化监测的非侵入式检测技术，可以用于对多相流体的分布进行成像。

ECT技术优势 - 潮汐感知

电容层析成像 (ECT) 核心优势

专为绝缘物料与多相流体系设计，将工业黑盒转化为高分辨率的实时可视化数据。

无损与非侵入检测

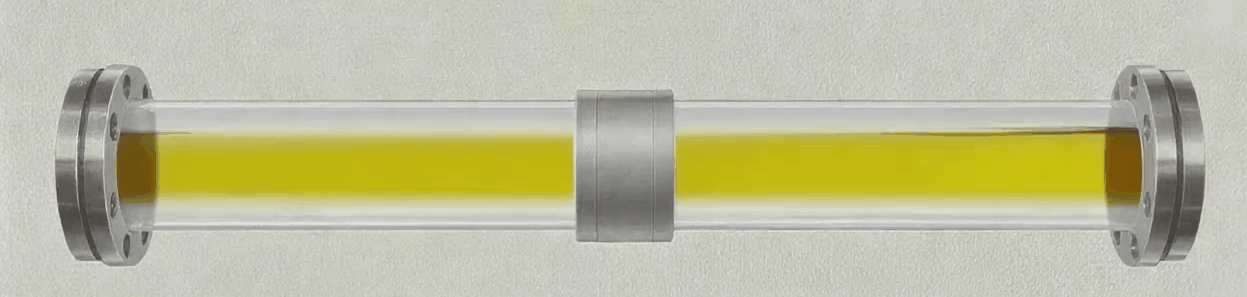

采用完全无侵入、无辐射的测量技术，传感器齐平安装于管壁外部。在精准捕捉内部流型的同时，绝不干扰流体原本的运动状态，也不影响被检测物质的任何物理与化学特性，保障生产工艺的绝对安全。

实时 2D & 3D 全场成像

突破单点测量的局限，同时支持高速二维截面与三维立体成像。为操作人员提供更直观、更全面的物料空间分布信息，尤其适用于气固、油气等多相流截面含率与流型的精确监测。

极致微小电容灵敏度

搭载前沿的微弱信号采集系统，对非导电材料（如各类固体颗粒、绝缘液体、气体）的介电常数微小变化极度敏感。即使在低浓度状态下，也能高分辨率地提取多相流的空间分布特征。

结构简明与极高耐用性

电容传感器阵列无任何机械活动部件，结构设计紧凑。这种“固态化”的物理特性赋予了探头极强的耐磨损与抗震能力，能够完美适应高温、高压及高粉尘的严苛工业现场环境。

技术原理

电容层析成像 (Electrical Capacitance Tomography, ECT) 是一项先进的非侵入式成像技术，专门用于重建容器内部的介电常数（或介电系数）分布，从而实时监测低电导率介质（如气体、油、干燥粉末）的内部状态。

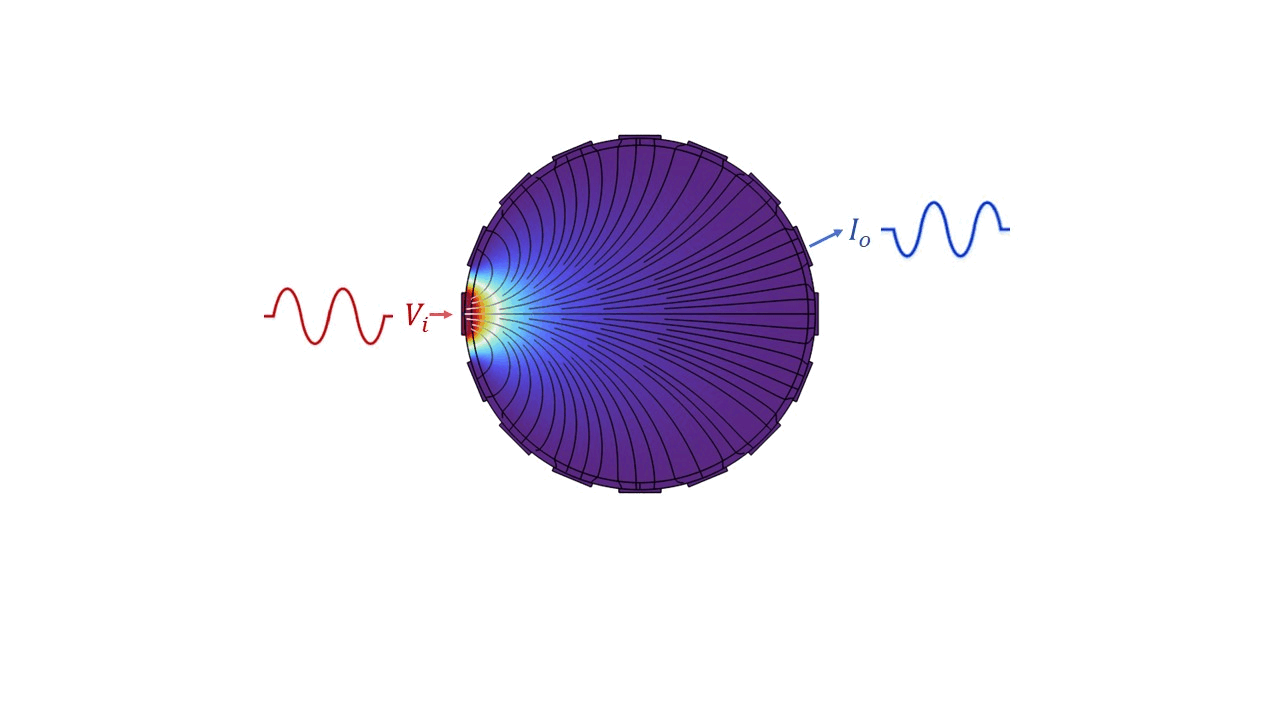

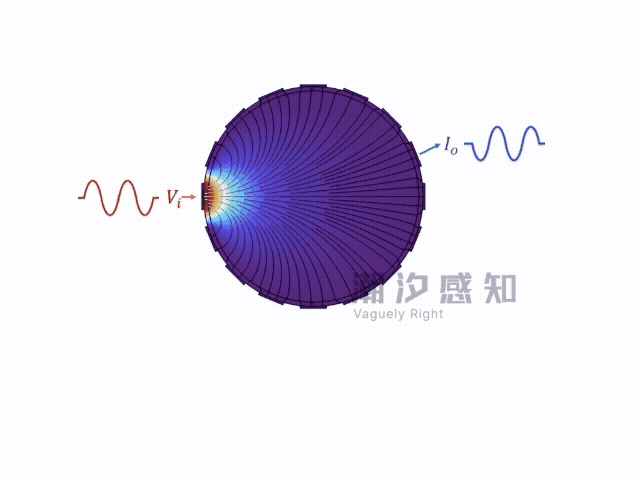

ECT 的工作原理基于电场变化：
传感器与激励： 一组电极（传感器）安装在容器或管道的外部。一个发送电极施加一个高频交变电压 (Vi​)，产生一个电场。
电场耦合： 电场线穿透内部介质，其分布会根据内部物质的介电常数差异（例如油与空气的差异）而发生变化。
电容测量： 接收电极测量由这种电场变化产生的耦合电容值 (C​)。系统通过轮流测量所有电极对之间的电容，收集完整的边界数据。
图像重建： 利用专业的重建算法，将这些边界电容值反向计算，生成实时、可视化的介电常数分布图像。
ECT 是在石油化工、制药、食品加工等领域进行颗粒输送、流化床监测和多相流定量分析的理想选择。
